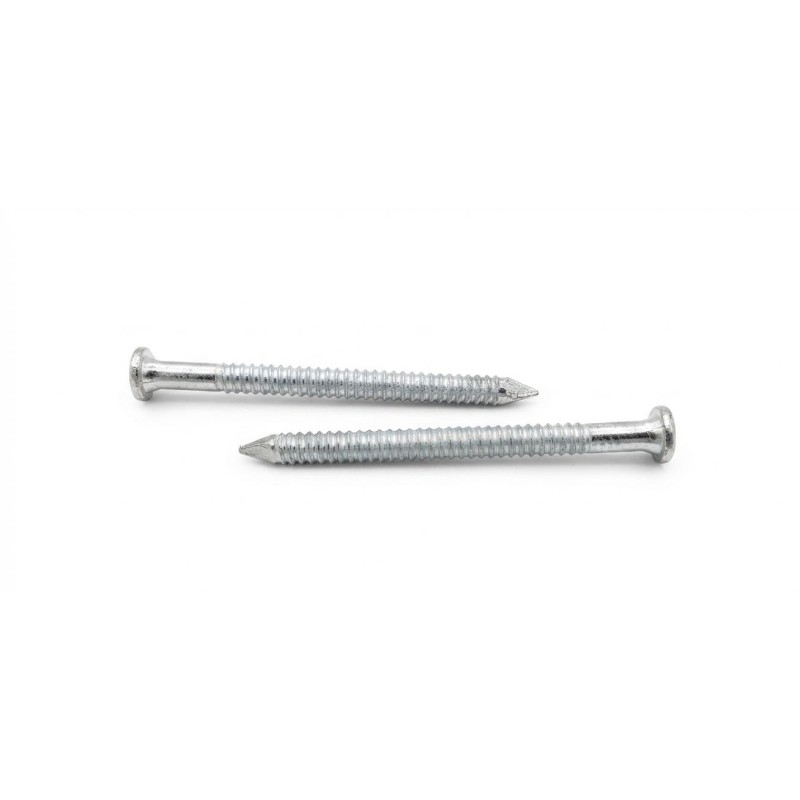

Pointes d'ancrage 4x60 mm galvanisées 13 µ pour les assemblages structurels exigeants
Les pointes d'ancrage 4 × 60 mm galvanisées TPO4R60G sont conçues pour les professionnels intervenant sur des structures bois nécessitant une profondeur d'ancrage maximale et une fixation fiable des connecteurs métalliques.
Avec leur diamètre de 4 mm et leur longueur de 60 mm, elles répondent aux besoins des assemblages réalisés sur des sections de bois importantes, des poutres porteuses, des fermes de charpente, des poteaux ou des éléments de structure soumis à des efforts mécaniques élevés.
Leur conception permet d'assurer une excellente pénétration dans le bois tout en restant compatible avec de nombreux connecteurs métalliques destinés aux constructions bois.
Fabriquées en acier galvanisé et bénéficiant d'un revêtement de 13 microns, ces pointes sont adaptées aux ouvrages relevant de la Service Class 2.
Elles sont certifiées CE et conformes à la norme EN 14592:2008, garantissant leur conformité aux exigences européennes applicables aux éléments de fixation utilisés dans les structures porteuses en bois.
Conditionnées en boîte de 5 kg, elles contiennent environ 850 pointes, offrant une solution économique et parfaitement adaptée aux besoins des entreprises de charpente, des constructeurs bois et des professionnels du bâtiment.
La solution pour les fixations nécessitant une profondeur d'ancrage maximale
Dans les ouvrages structurels, la profondeur de pénétration d'une fixation joue un rôle essentiel dans la stabilité de l'assemblage.
La longueur 60 mm est destinée aux applications où les sections de bois permettent une pénétration importante afin d'assurer un excellent maintien des connecteurs métalliques.
Cette dimension est particulièrement indiquée pour :
- les poutres porteuses ;
- les fermes de charpente ;
- les poteaux en bois ;
- les assemblages de forte épaisseur ;
- les structures soumises à des charges élevées ;
- les ouvrages de grande portée.
Le format 4 × 60 mm constitue le modèle le plus long de cette gamme et complète parfaitement les références de 35, 40 et 50 mm.
Il permet aux professionnels de sélectionner la longueur la plus adaptée aux exigences de chaque chantier.
Une fixation destinée aux structures bois fortement sollicitées
Les pointes d'ancrage TPO4R60G sont conçues pour être utilisées avec des connecteurs métalliques destinés aux applications structurelles.
Elles permettent notamment la fixation :
- de sabots de charpente renforcés ;
- d'équerres structurelles de grande capacité ;
- de plaques d'assemblage pour poutres ;
- de ferrures de liaison ;
- de connecteurs pour bâtiments agricoles ;
- de connecteurs destinés aux bâtiments industriels en structure bois.
Grâce à leur longueur, elles assurent une excellente pénétration dans les éléments de structure tout en participant à la transmission des efforts mécaniques entre les différentes pièces de bois.
Cette profondeur d'ancrage est particulièrement appréciée pour les ouvrages soumis à des charges permanentes importantes ou à des sollicitations répétées.
Galvanisation 13 µ : une protection adaptée aux ouvrages couverts
Les pointes TPO4R60G bénéficient d'un traitement galvanisé de 13 microns destiné à limiter les phénomènes de corrosion dans les environnements correspondant à la Service Class 2.
Cette classe concerne notamment :
- les bâtiments agricoles couverts ;
- les ateliers ;
- les bâtiments industriels ;
- les garages ;
- les charpentes protégées des intempéries ;
- les extensions en bois.
Le revêtement galvanisé contribue à préserver les performances de la fixation dans le temps tout en répondant aux exigences des applications prévues pour cette classe de service.
Pour des ouvrages exposés à des environnements très corrosifs ou à une humidité permanente, il convient de choisir des fixations offrant un niveau de protection supérieur.
Certification CE et conformité à la norme EN 14592:2008
Les pointes d'ancrage TPO4R60G disposent du marquage CE et sont fabriquées conformément à la norme EN 14592:2008.
Cette norme européenne définit les exigences applicables aux éléments de fixation destinés aux structures en bois et garantit notamment :
- des caractéristiques dimensionnelles contrôlées ;
- des performances mécaniques déclarées ;
- une qualité de fabrication constante ;
- une traçabilité des produits.
L'utilisation de fixations conformes à cette norme est indispensable pour les professionnels souhaitant réaliser des assemblages conformes aux exigences des fabricants de connecteurs et aux règles de construction en vigueur.
Pourquoi choisir une pointe d'ancrage de 60 mm ?
La longueur 60 mm est recommandée lorsque les sections de bois et les contraintes mécaniques nécessitent une pénétration plus importante que les modèles de 35, 40 ou 50 mm.
Elle offre plusieurs avantages :
- profondeur d'ancrage maximale dans cette gamme ;
- excellente tenue des connecteurs métalliques ;
- adaptation aux ouvrages de forte épaisseur ;
- meilleure répartition des efforts dans les assemblages ;
- compatibilité avec les structures bois fortement sollicitées.
Ce format constitue le choix privilégié des professionnels recherchant une fixation robuste pour les applications structurelles les plus exigeantes.
Les principaux avantages des pointes d'ancrage TPO4R60G
- Pointe d'ancrage professionnelle pour structures bois.
- Longueur de 60 mm favorisant une pénétration importante.
- Diamètre de 4 mm compatible avec de nombreux connecteurs métalliques.
- Galvanisation 13 µ adaptée à la Service Class 2.
- Certification CE.
- Conforme à la norme EN 14592:2008.
- Conditionnement professionnel de 5 kg.
- Environ 850 pointes par boîte.
- Idéale pour les charpentes, bâtiments agricoles et structures de grande portée.
- Excellente résistance pour les assemblages fortement sollicités.
Caractéristiques techniques
| Caractéristique |
Valeur |
| Référence produit |
TPO4R60G |
| Code EAN / Gencod |
3700784214309 |
| Type de produit |
Pointe d'ancrage pour connecteurs métalliques |
| Diamètre |
4 mm |
| Longueur |
60 mm |
| Matière |
Acier |
| Revêtement |
Galvanisation 13 µ |
| Certification |
CE |
| Norme |
EN 14592:2008 |
| Classe de service |
Service Class 2 |
| Conditionnement |
Boîte de 5 kg |
| Quantité approximative |
850 pointes |
| Domaine d'application |
Charpente, structures bois, bâtiments agricoles, bâtiments industriels |
| Utilisation |
Fixation de connecteurs métalliques |
Applications professionnelles
Les pointes d'ancrage TPO4R60G sont destinées aux ouvrages dans lesquels une longueur de fixation importante est nécessaire pour assurer un ancrage efficace dans le bois.
Charpentes traditionnelles de forte section
Les charpentes réalisées avec des poutres et des pièces de bois de grande dimension nécessitent des fixations capables de pénétrer profondément dans le matériau.
Les pointes 4x60 mm permettent de fixer efficacement :
- les sabots de charpente renforcés ;
- les équerres structurelles ;
- les plaques d'assemblage ;
- les connecteurs de poutres.
Fermes de charpente
Les fermes de charpente transmettent des efforts importants entre les différents éléments de la structure.
La longueur de 60 mm favorise un ancrage plus profond, particulièrement adapté aux assemblages réalisés sur des bois de forte épaisseur.
Bâtiments agricoles
Les bâtiments agricoles comportent souvent des structures en bois soumises à des charges permanentes importantes.
Les pointes TPO4R60G conviennent notamment pour :
- hangars agricoles ;
- bâtiments d'élevage ;
- remises ;
- espaces de stockage.
Bâtiments industriels en structure bois
Les constructions industrielles utilisant des structures bois nécessitent des fixations fiables pour les assemblages des éléments porteurs.
Les pointes de 60 mm sont particulièrement adaptées aux connecteurs métalliques utilisés sur les poutres principales et les poteaux.
Carports, préaux et pergolas de grande portée
Lorsque les sections de bois augmentent, une longueur de fixation plus importante permet d'obtenir une meilleure pénétration dans le support.
Les pointes TPO4R60G répondent parfaitement aux besoins des ouvrages extérieurs couverts relevant de la Service Class 2.
Une longueur recommandée pour les fortes sections de bois
Le choix d'une pointe de 60 mm répond à un objectif précis : augmenter la profondeur d'ancrage lorsque les sections de bois le permettent.
Cette longueur est particulièrement pertinente lorsque :
- les poutres présentent une forte épaisseur ;
- les poteaux sont de grande section ;
- les assemblages supportent des charges importantes ;
- le fabricant du connecteur recommande une pénétration plus profonde.
Elle offre une excellente capacité de maintien dans les ouvrages nécessitant des performances mécaniques élevées.
Conseils de mise en œuvre
Pour obtenir les performances prévues par le fabricant des connecteurs métalliques, il est recommandé de respecter les règles de pose.
Avant l'installation :
- vérifiez que la longueur de 60 mm est adaptée à l'épaisseur des pièces de bois ;
- assurez-vous que le diamètre de 4 mm correspond aux perçages du connecteur ;
- contrôlez le bon positionnement de la ferrure.
Pendant la pose :
- remplissez le nombre de trous préconisé lorsque cela est exigé ;
- évitez de déformer le connecteur métallique ;
- enfoncez complètement chaque pointe.
Après la pose :
- vérifiez l'absence de jeu entre les pièces ;
- contrôlez visuellement l'alignement des connecteurs ;
- assurez-vous que les fixations sont correctement réparties.
Comparatif des longueurs de la gamme
| Référence |
Dimension |
Utilisation recommandée |
| TPO4R35G |
4x35 mm |
Plaques perforées, équerres, connecteurs compacts et pièces de faible épaisseur |
| TPO4R40G |
4x40 mm |
Sabots de charpente, fixations polyvalentes et assemblages courants |
| TPO4R50G |
4x50 mm |
Charpentes traditionnelles, ossature bois et assemblages porteurs |
| TPO4R60G |
4x60 mm |
Poutres, poteaux, fermes de charpente, bâtiments agricoles et structures de forte section |
Foire aux questions (FAQ)
Pourquoi choisir une pointe d'ancrage de 60 mm ?
La pointe d'ancrage 4 × 60 mm est recommandée lorsque les connecteurs métalliques sont fixés sur des sections de bois importantes et que le projet nécessite une profondeur d'ancrage maximale. Elle est particulièrement adaptée aux charpentes traditionnelles, aux bâtiments agricoles, aux bâtiments industriels en structure bois et aux ouvrages soumis à des charges élevées.
Dans quels types de constructions utilise-t-on le plus souvent cette longueur ?
La longueur 60 mm est couramment employée pour les fermes de charpente, les poutres porteuses, les poteaux, les hangars agricoles, les bâtiments à ossature bois de grande dimension, les préaux, les carports de grande portée et les extensions utilisant des connecteurs métalliques structurels.
Cette pointe est-elle plus résistante qu'une 50 mm ?
Les performances d'un assemblage dépendent de nombreux paramètres : le connecteur métallique, l'essence du bois, le nombre de fixations et les prescriptions du fabricant. Une pointe de 60 mm offre une profondeur de pénétration supérieure, ce qui peut être nécessaire pour certains assemblages sur fortes sections, mais elle ne remplace pas les calculs structurels ni les recommandations techniques applicables.
Les pointes TPO4R60G sont-elles adaptées aux connecteurs de grandes dimensions ?
Oui, le diamètre de 4 mm est compatible avec de nombreux connecteurs métalliques destinés aux structures bois. Toutefois, il est indispensable de vérifier les préconisations du fabricant du connecteur concernant le diamètre, la longueur et le nombre de fixations à utiliser.
Quelle est la différence entre une galvanisation 13 µ et une protection renforcée ?
La galvanisation 13 microns est adaptée aux applications en Service Class 2, c'est-à-dire aux ouvrages protégés des intempéries directes. Pour des environnements très corrosifs, des zones littorales ou des ouvrages exposés en permanence à l'humidité, il convient de choisir une fixation disposant d'une protection anticorrosion adaptée à ces conditions.
Combien de pointes contient une boîte de 5 kg ?
Une boîte de 5 kg contient environ 850 pointes d'ancrage 4 × 60 mm. Cette quantité est indicative et peut varier légèrement selon les tolérances de fabrication.
Peut-on utiliser ces pointes pour les bâtiments agricoles ?
Oui. Les pointes TPO4R60G sont particulièrement adaptées aux bâtiments agricoles couverts utilisant des connecteurs métalliques sur des sections de bois importantes. Elles répondent parfaitement aux exigences des applications relevant de la Service Class 2.
Pourquoi cette référence est-elle certifiée CE ?
Le marquage CE atteste que les pointes répondent aux exigences de la norme EN 14592:2008, qui définit les caractéristiques des éléments de fixation destinés aux structures en bois. Cette certification facilite la traçabilité et garantit la conformité du produit aux exigences européennes applicables.
Pourquoi choisir la référence TPO4R60G ?
La TPO4R60G est la référence la plus longue de cette gamme. Elle constitue le choix privilégié pour les professionnels recherchant une profondeur d'ancrage maximale sur des structures bois de forte section, tout en bénéficiant d'un produit certifié CE, conforme à la norme EN 14592:2008 et conditionné pour un usage intensif sur chantier.
